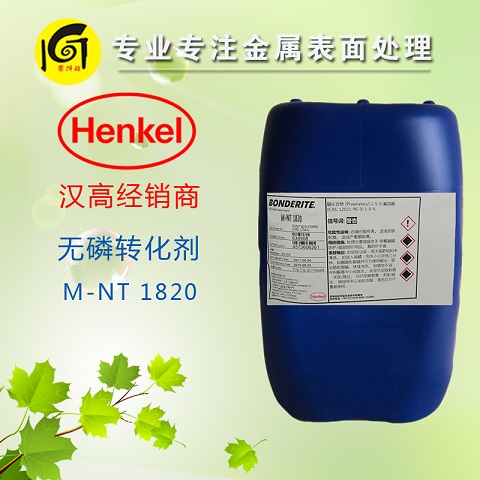

BONDERITE M-NT 1820 本品应用于钢铁、镀锌和铝表面，生成薄膜氧化锆转化涂层。

1、介绍

BONDERITE M-NT 1820 应用于钢铁、镀锌和铝表面，生成薄膜氧化锆转化涂层。经过该 工艺处理的后金属表面能增加其耐蚀性。本前处理药剂在低温条件下可浸泡使用。

2、操作概要

药剂： 槽液配制 每 1000LBONDERITE M-NT 1820 MU A 30.2Kg（30L）

BONDERITE M-AD 426

0.43Kg（0.4L）

BONDERITE M-AD 110 16.66Kg (12.8L)

BONDERITE M-AD 700 4.34Kg (4L)

操作及控制：

 3.6—4.6PH 值*

 20—100ppm游离 F-

 0.7—1.3 吸收光谱@ 436nmA 剂浓度

 0.1—0.5 吸收光谱@ 610nmB 剂浓度

时间                                       60s—180s

温度                                        13℃—45℃

*PH 值和游离 F-值是本产品的总体范围，具体可根据客户的实际 需要，有针对性设置或者收窄范围。

3、工艺流程

BONDERITE M-NT 1820 完整处理流程包含以下步骤：A：清洗脱脂

B：自来水漂洗

C：DI 或低电导水漂洗D：薄膜转化

E：DI/RO 水漂洗 F：烘干（可选）

. .

4、化学药剂

BONDERITE M-NT 1820 MU ABONDERITE M-AD 426BONDERITE M-NT 1820 R1BONDERITE M-AD 180BONDERITE M-AD 110BONDERITE M-AD 101BONDERITE M-AD 120BONDERITE M-AD 700测试药剂和仪器

5、设备

工艺流程槽体及所有设备和材质应使用 304 或 316 不锈钢，如果有低碳钢，必须有相应的 里衬。

工艺过程中的管路和泵体应使用 304 或 316 不锈钢，在管路支撑间距间，可使用各种塑料管件，建议 80 系列工程塑料管。氯化聚氯乙烯和聚丙烯材质的最高使用温度不要超出65℃，聚偏氟乙烯材质可以在各种工作温度下使用，所有接触到工作液或酸性液体的工艺循环泵密封，阀密封、门密封要采用丁晴橡胶、三元乙丙橡胶、氟化橡胶或聚四氟乙 烯等材料。注意氯磺化乙烯橡胶与酸性工作液可发生反应，应避免使用，其他槽液则可 以。

补加药剂泵体和与原液接触的橡胶件可选用丁晴橡胶、、三元乙丙橡胶、氟化橡胶或聚

四氟乙烯等。

有关其他支持设备系统、自动控制设备和其他问题，包括化学药剂计量泵、水位控制、

转移泵、储藏备用槽等，可向汉高销售代表咨询。

6、表面准备 清洗： 所有金属表面进行薄膜处理前，必须没有油脂、油和其他物质，汉高公司提供各种脱脂清洗剂，并且汉高销售代表将推荐使用合适的 BONDERITE 清洗脱脂剂。7、BONDERITE M-NT 1820 处理：

配槽前，BONDERITE M-NT 1820 工艺处理槽必须彻底清洗干净，之后加 3/4 的 DI 水循环 15min。

配槽：

浸没应用：在工作槽提前加 3/4 的去离子水，每 1000L 加 BONDERITE M-NT 1820 MU A为 30.2Kg（30L），继续加 M-AD 426 为 0.43Kg（0.4L），之后加 M-AD 110 为 16.66Kg(12.8L)，之后加去离子水直到工作液位。循环均匀后，在开始操作前确定 PH 值，每1000L 缓慢加入 M-AD 700 为 4.34Kg (4L)，最好在槽体搅拌和循环剧烈的地方加入 M-AD 700，这样可以迅速的被稀释并进行中和，避免 BONDERITE M-NT 1820 中的有效活性成分沉淀。同时检测 PH 值，如果 PH 值高于 4.6，加入少量的 M-AD 120 降低 PH 值。

操作：

时间：60s—180s温度：13℃—45℃PH 值：3.6—4.6

使用 BONDERITE M-NT 1820R 产品系列对 BONDERITE M-NT 1820 槽液进行补加，或可替代的方式是使用 BONDERITE M-NT 1820MU A 和 BONDERITE M-AD 426 进行补加。具体可和汉高销售代表协商决定合适的补加产品。补加的药剂最好使用电磁计量 泵，加药位置选择在搅拌循环良好的位置。

8、检测和控制

PH 检测：

PH 值检测需使用耐氟 PH 检测探头，使用前要用 PH4 和 PH7 的标准缓冲液进行校正

PH 值范围：3.6—4.6

当槽液 PH 大于 3.5 时，每 1000L 升高 PH 值 0.1，补加 BONDERITE M-AD 700 药剂

50.13 克（46.23ml），到 BONDERITE M-NT 1820 工作槽中。

每降低 0.1 个 PH 值，每 1000L 补加 BONDERITE M-AD 120 为 79.29 克（76.61ml）到BONDERITE M-NT 1820 工作槽中。

建议经常检测 PH 值，并少量的补加 BONDERITE M-AD 700 或 BONDERITE M-AD120，要避免 PH 值大的波动带来的两者补加药剂的大量添加。

成分 A：

A 组分检测使用 PhotoFlex 分光光度计，选波长 436nm，用 28mm 的比色瓶。吸光值范围：0.7—1.3 吸光度

成分 A 的分析步骤：

a、 取 5ml 的 BONDERITE M-NT 1820 槽液，用 2.5μm 孔径的滤纸过滤b、 取 2ml 已过滤的 BONDERITE M-NT 1820 槽液到 25ml 容量瓶中，用去离子水补满 到刻度，混合均匀。

c、 从第二步已稀释的样品中取 2ml 到 50ml 容量瓶中d、 加 40ml 试剂 156 到 50ml 容量瓶中，混合均匀e、 加少量试剂 52（0.2 克-0.3 克）到第四步中，混合均匀f、 加 2ml 试剂 155 到 50ml 容量瓶中，混合均匀，此时产生黄色g、 用试剂 156 加满容量瓶到刻度，混合均匀 h、 使用 PhotoFlex 分光光度计按照以下步骤

i、打开 PhotoFlex 分光光度计开关，从菜单中选择“Photometry”，按“Star/Enter”键进入j、按“M”键进入“吸光度”测试方法

k、 按“▲▼”键选择 28mm 比色瓶，按“Star/Enter”

l、另取一个 28mm 比色瓶加满去离子水，插入测量孔中，按“Star/Enter”去执行“Zero

Adjustment”

m、按“Star/Enter”继续

n、按“▲▼”键选择波长 436nm

o、把比色瓶中的去离子水倒出，用步骤 g 中的样品润洗比色瓶 2 次p、用步骤 g 的样品充满 28mm 的比色瓶

q、用镜头纸擦干净 28mm 比色瓶外面，擦人 PhotoFlex 分光光度计测量孔中r、按“Star/Enter”测试样品

s、记录结果

每 1000L 体积，每增加 0.1 个吸光度，加 4.03Kg（4.0L）BONDERITE M-NT 1820MU A到 BONDERITE M-NT 1820 槽体中。

成分 B：

B 组分检测使用 PhotoFlex 分光光度计，选波长 610nm，用 28mm 的比色瓶。吸光值范围：0.1—0.5 吸光度

成分 B 的分析步骤：

a、取 5ml 的 BONDERITE M-NT 1820 槽液，用 2.5μm 孔径的滤纸过滤b、取 2ml 已过滤的 BONDERITE M-NT 1820 槽液到 50ml 容量瓶中c、加 4ml 缓冲溶液 42

d、加 2ml 试剂 165

e、用去离子水补满 50ml 容量瓶到刻度，摇匀

f、把 e 步骤中的容量瓶放置到 40℃温水中保温 10min，有深蓝色出现g、打开 PhotoFlex 分光光度计开关，从菜单中选择“Photometry”，按“Star/Enter”键进入h、按“M”键进入“吸光度”测试方法

i、按“▲▼”键选择 28mm 比色瓶，按“Star/Enter”j、另取一个 28mm 比色瓶加满去离子水，插入测量孔中，按“Star/Enter”去执行“ZeroAdjustment”

k、按“Star/Enter”继续

l、按“▲▼”键选择波长 610nm

m、把比色瓶中的去离子水倒出，用步骤 f 中的样品润洗比色瓶 2 次n、用步骤 f 的样品充满 28mm 的比色瓶

o、用镜头纸擦干净 28mm 比色瓶外面，擦人 PhotoFlex 分光光度计测量孔中p、按“Star/Enter”测试样品

q、记录结果

每 1000L 体积，每增加 0.1 个吸光度，加 176.91 克（164.04ml）BONDERITE M-NT 426到 BONDERITE M-NT 1820 槽体中。

游离氟：

使用氟离子选择电极（ISE）来测量游离氟离子浓度，注意氟离子（ISE）必须和测量仪表兼容（例如 Orion4 Star PH/ISE），测试前必须按照仪器生产商的规范进行校正。使用三个氟化钠标准氟离子溶液（10ppm F-、100ppm F-、1000ppm F-、）标定氟离子电极。

用塑料杯取一定量 BONDERITE M-NT 1820 槽液，把氟离子探头放入槽液中，等待读数稳定后，读取并记录，读数即为游离氟 ppm 值

游离氟范围 ppm：20ppm—100ppm

每 1000L 体积，每降低 10 个吸光度，加 164.1 克（125.75ml）的 BONDERITE M-AD 101到 BONDERITE M-NT 1820 槽体中。

9、后处理 去离子水或 RO 水漂洗

为了获得最佳的处理效果，有必要用去离子水或 RO 水漂洗，可更有效的去除工件表面任 何可溶性盐。设备的设计应有效的满足去离子水或 RO 水供应。具体请联系汉高销售代 表。

干燥：

如果工件立即进行电泳处理，就没必要进行干燥，处理过的工件可在 177℃下烘烤10min—20min。

10、储藏要求

BONDERITE M-NT 1820MU A 和 BONDERITE M-NT 1820R 原液如果储藏温度低于 5℃或高于 43℃时可能出现沉淀物，因此储藏温度必须保持在 5℃-43℃间，如果该产品发生冻结或底部有沉积物，请不要使用该产品。

11、废物处理

MSDS 提供该产品的处理信息，请参考。 工艺槽液呈弱酸性，在槽液排放前，可通过添加烧碱进行中和。请联系汉高销售代表。 槽液和沉渣可能含有除原液本身以外的其他成分，在排放前，请提取槽液进行分析后在

作决定。

12、安全信息：

接触该化学品前必须仔细阅读和理解 MSDS，操作时必须按照 MSDS 指导来进行。

试剂和仪器信息

品名 规格 数量

烧杯 150ml 2 烧杯 100ml 2 试剂 155 - 250mL试剂 156 - 4.0L 试剂 175 - 1.0L 试剂 52 - 250g 试剂 165 - 1.0L 试剂 42 - 1.0L

标准氟离子溶液（10ppm F-、100ppm F-、1000ppm F-、）各 1L容量瓶 50ml 2 容量瓶 25ml 2

PH/离子 选择电极，推荐 Orion4 Star PH/ISE
